龍門式全自動影像儀龍門式全自動影像儀
技術規格書

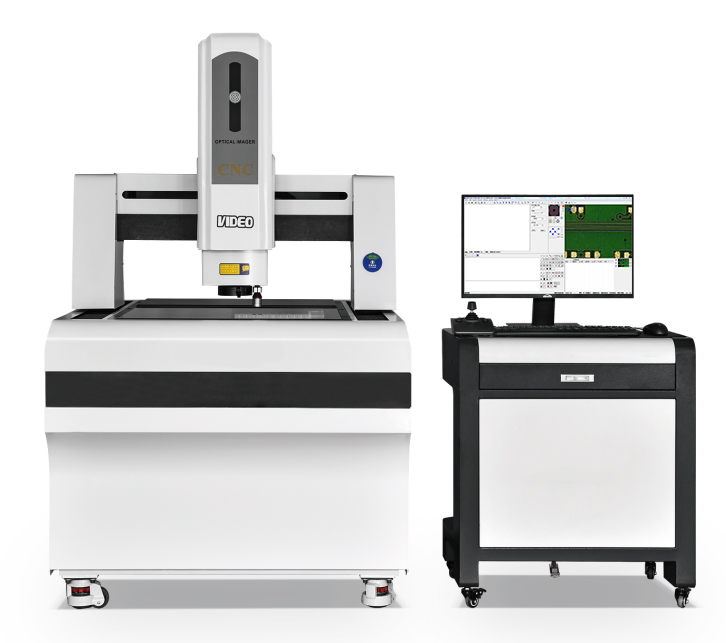

（儀器外觀參考圖）
儀器特點：
三軸均采用臺灣HIWIN高精度靜音級直線導軌、臺灣TBI研磨級滾珠絲桿傳動，噪音低振動小，動態幾何誤差變形最小。- 采用00級優質花崗巖大理石底座、橫梁，具有良好的溫度穩定性、抗實效變形能力 。
- 有限元結構分析及優化結構設計為該系列保證了系統整體的高精度及高穩定性。
- 采用多功能集成式控制器和進口高性能伺服電機驅動,實現全閉環控制 。
- 具備測量導航功能，方便快速找尋測量位置。

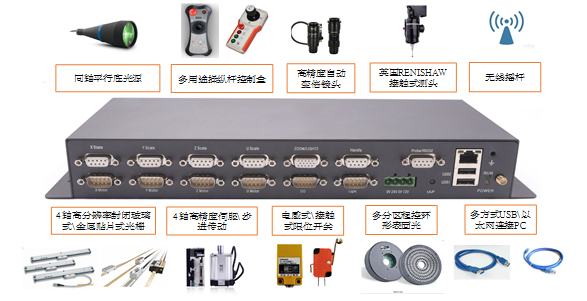

多功能控制器：
您選擇的機型是：KST-652C 長度單位：mm

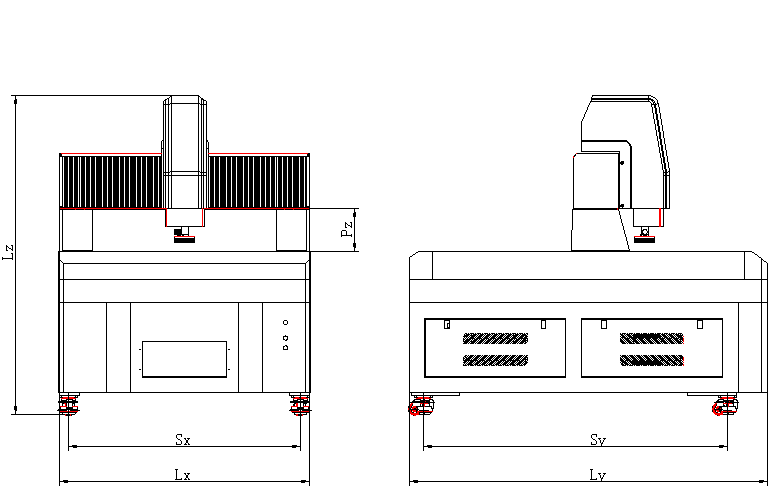

選配件:型號 KST-542C KST-652C KST-862C X\Y\Z測量行程 400*500*200mm 500*600*200 600*800*200mm 工作距離 90mm 外形尺寸
Lx*Ly*Lz1090*1270*1700mm 1100*1550*1750mm 1200*1750*1750mm 最大載荷 50Kg 儀器重量 800Kg 1000Kg 1200Kg 電源 220V+10%, 15A, 50/60HZ 測量精度 X/Y軸≤（3＋L/200）μm，Z軸≤（5+L/200）μm 重復定位精度 ±2μm（標準器） 運行速度 X/Y軸：≥400mm/S, Z軸：≥100mm/S 計算機 工控主板H 81 M CPU英特爾酷睿i5 4590 8 G內存，500 G固態硬盤，金和田機箱電源，HKC24＂ IPS屏 傳動絲桿 臺灣TBI高精密研磨級滾珠絲桿 傳動導軌 臺灣HIWIN高精密靜音級直線導軌 伺服電機 以色列Servotronix高性能交流伺服電機 測量軟件 CNC-IN3D多功能影像測量軟件 運動控制器 CNC-420多功能全閉環運動控制器 光柵尺 日本NIDEC 貼片光柵尺,分辨率0.5μm CCD相機 海康200W高清彩色1/2數字CCD相機， 影像放大倍數20-180X 光學鏡頭 慕藤光高清自動變倍鏡頭/放大倍率0.7-4.5X 光源系統 程控五環八區256級環形LED表面光源+平行輪廓LED冷光源 工作環境 溫度20℃±2℃、溫度變化＜2℃，濕度：45%-75%
測量軟件：名稱 品牌 型號規格 探針測頭 英國雷尼紹MCP 探針組（標配φ1mmφ2mm紅寶石測針) 激光測頭 日本-基恩士 LK-G30或CL-P030激光位移傳感器

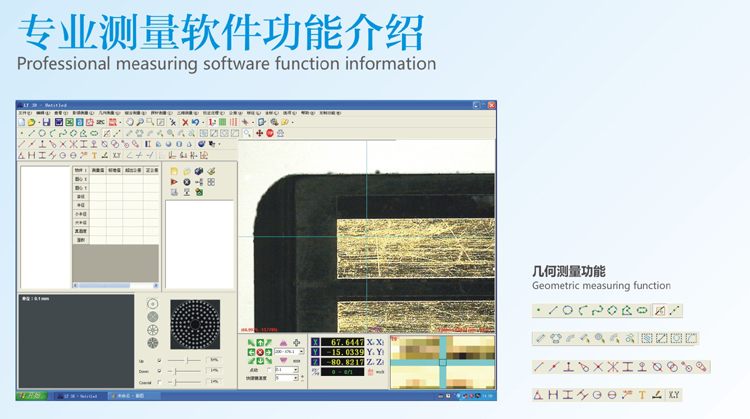

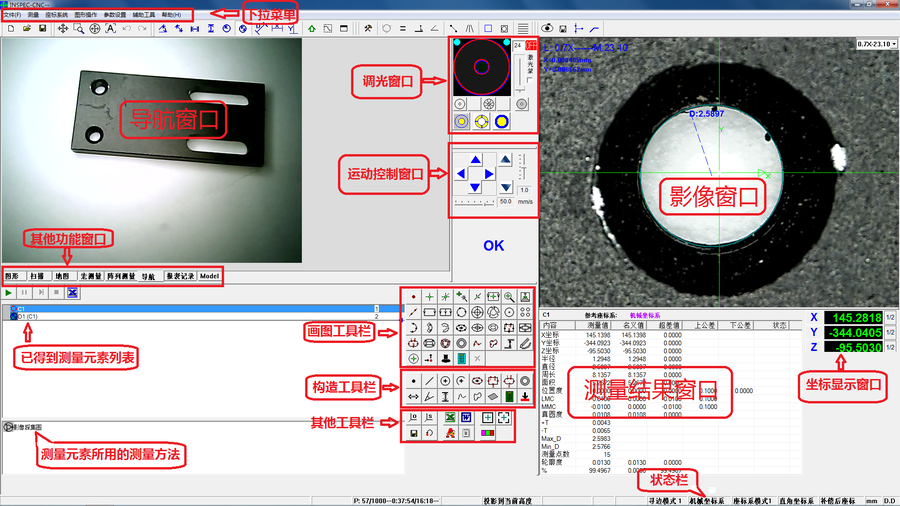

CNC-IN3D測量軟件是一款多功能的復合式軟件，研發團隊多年專業量測軟體的成功開發經驗，將激光、測頭和影像完美結合的一款全新的復合式量測軟件。操作簡單、功能強大，集合了CAD導入比對、全圖形化顯示、快速點擊操作、即時數據比對、報告格式多樣化、演算法先進等多項特點，在演算法的先進和準確度上，也一樣給予保證。
廣泛地應用于機械加工、電子、汽車、五金、模具、精密制造、塑膠橡膠品、光電、手機、PCB板、電子元件、半導體、觸控式屏幕、液晶面板、醫療器材、刀具、軸承、端子等行業。
軟件功能介紹：
- 功能：包括三次元、二次元、工具顯微鏡、投影儀的功能。

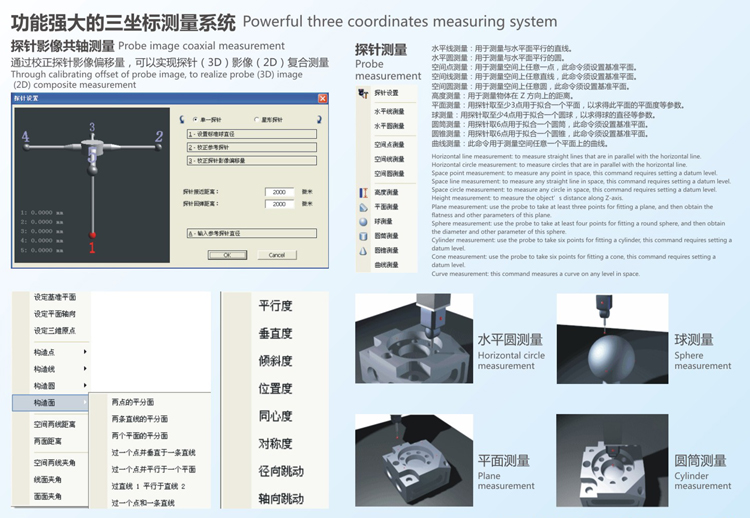

- 功能強大的2D/3D測量系統
②探針座標系統為基點測量產品的三維空間及二維平面尺寸。
③采用相同的座標系統，使用測頭的三維測量可與影像二維混合使用或使用影像的二維平面與三維立體測量完美結合。
基本功能介紹：- 完整的幾何尺寸（點、線、面、圓、球、圓柱、弧、圓錐）、形位公差（直線度、平面度、真圓度、真球度、圓柱度、位置度、平行度、垂直度）測量功能。
- 組合元素量測，如角度,,圓心距,圓切線,兩線距，兩線中線,中心點，垂直距離，角平分線,兩線交點等
- 形位誤差量測，如同心度,真圓度,直線度,平行度等
- 強大之數學運算分析
- 影像直接經由計算機屏幕顯示觀察直接量測存盤

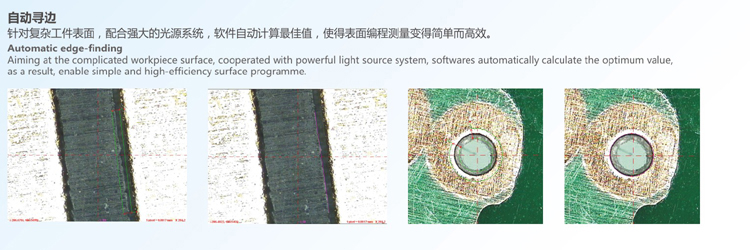

- 利用影像工具可快速進行2D輪廓邊界點掃描
- 量測工件圖形化顯示，圖形可存盤、打印，并可以轉TXT、WORD、EXCEL及AUTOCAD檔案式
- 提供公差分析，可進行有效之品管檢驗
- 工件的對象化可直接對對象進行幾何基本運算
- 兼容于WIN7, WIN10操作系統

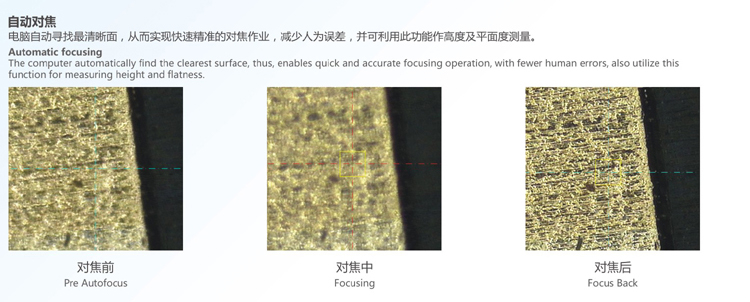

- 自動對焦
- 影像自動捕捉，操作簡便，量測精度高
- IUI功能，以盡可能少的時間完成操作
- AUTOCAD讀檔，圖形比對
- 全自動同心變倍，同一工件可在不同倍率下量測
- 工作不必擺正，有座標轉換功能，量測效率高

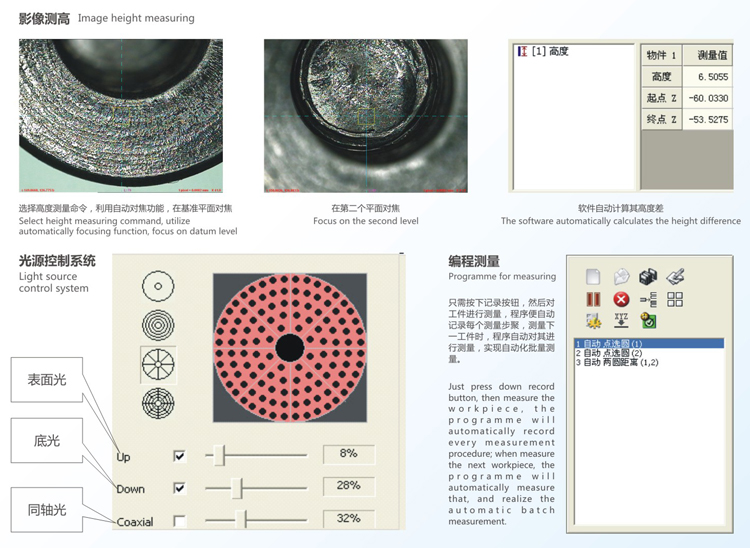

- 編程序自學習、陣列復制等功能實現大批量自動檢測，提高工作效率。
- SPC功能
- 靜態量測功能。
- 工件測量圖片取像功能。
- 提供強大的線性與非線性補償功能，保證機臺精度更高。
驗收規范：
1. 檢定項目：
A 、外觀及各部分的相互作用。
B 、計算機、及軟件功能。
C 、示值誤差（E1）。
2. 測量重復性：
在透射照明下變倍物鏡最大倍率進行檢驗,將標準玻璃線紋尺置于玻璃工作臺中心位置,并使其平行于縱向導軌,清晰成像以后,用十字線對準玻璃線紋尺"0"刻線影像并把儀器清零,佶后用從線對標準玻璃線紋尺"100"刻度線影像進行瞄準并讀數,重復上述試驗4次,任意兩次讀數之差均應符合要求,橫向按同樣的方法,對標準玻璃線紋尺"0"刻線與"100"刻線之間的長度進行試驗,任意兩次讀數之差均應符合本標準。（同種可以用1級量規量塊進行同線紋尺一樣類似檢驗，重樣時進行4次讀取二次的平均值。）
3. 驗收交接：
A、以檢定紀錄、裝箱單和合同為準，雙方交接、驗收。
B、驗收合格，雙方代表在驗收報告上簽字。若有異議，協商解決。遺留問題 可簽署備忘錄，以便服務、解決。
4. 環境要求確認: 依照<安裝使用環境技術要求>通過自檢合格并確認后方可安裝調試。
質保期外：我公司采取定期回訪與隨時電話咨詢相結合的售后服務制度，力求及時發現并解決用戶使用中存在的困難和問題，為用戶提供技術咨詢。請按照合同及安裝說明書技術要求準備好安裝環境，如下表： 序號 項目 技術要求 是否滿足 1 正常工作溫度 20±2℃ 2 檢定溫度 20±2℃ 3 溫度梯度 0.5℃/h 2℃/24h 0.5℃/h 4 濕度 相對濕度45%-70% 氣源濕度＜15% 5 振動 振動頻率≤10HZ時,振幅≤1UM 10HZ＜振動頻率≤30HZ時,振幅≤0.5UM 振動頻率＞30HZ時,振幅≤3UM 6 清潔度 潔凈、最好無塵 7 電源 AC220V，50HZ，1KVA 8 安裝環境配套要求 具備獨立可靠的接地系統，接地電阻小于4? - 我公司負責為用戶免費提供計量測試技術咨詢服務。
- 我公司以成本價終身為用戶提供設備保修服務。
- 我公司備有備品備件庫，終身負責為用戶以成本價提供備品備件服務。
- 我公司負責以優惠價終身為用戶提供技術升級、改造等售后增值服務。
- 用戶所在地區如有我公司地區辦事處，其售后技術服務事宜由公司地區辦事處全面負責。
- 軟件終身免費升級。
